MEP / TGA 3D-Modellierung

Zuverlässige Bestandsdaten und MEP-Modelle für Planung, Umbau und Dokumentation

Als spezialisierter Dienstleister bieten wir die vollständige Erstellung von MEP-Modellen auf Basis hochpräziser Bestandsaufnahmen an. Unsere Leistungen richten sich unter anderem an TGA-Planer, Architekten, Facility Manager, Bauleiter, Industriekunden und Engineering-Büros, die zuverlässige Bestandsdaten für Planung, Umbau, Sanierung oder Dokumentation benötigen.
3D-Gebäudemodell mit farbigen MEP-Leitungen und BIM-Schaltfläche als Symbol für digitales Planen und Koordination

MEP / TGA im Zusammenspiel mit BIM

Die Kombination aus MEP (Mechanical, Electrical, Plumbing) bzw. TGA (Technische Gebäudeausrüstung) und BIM (Building Information Modeling) ist entscheidend für eine zukunftssichere Planung im Bestand.

Wir verbinden:
✔ Bestandsaufnahme mittels 3D-Laserscanning
✔ MEP-/TGA-Modellierung gemäß LOD-Anforderung
✔ BIM-konforme Datenübergabe in verschiedenen Dateiformaten
✔ Einheitliche Datenbasis für alle Gewerke

So entsteht ein digitaler Zwilling (Digital Twin) des Gebäudes mit vollständiger technischer Gebäudeausrüstung – ideal für Umbau, Sanierung, Planung oder späteres Facility Management.

Unsere Arbeitsweise: Vom Laserscan bis zum fertigen MEP-Modell

1. 3D-Bestandserfassung per Laserscanner

Wir vermessen das Gebäude oder die Anlage mittels modernster 3D-Laserscanner. Dabei erreichen wir eine Genauigkeit von bis zu ca. 5 mm.
Optional verarbeiten wir auch bestehende Laserscan-Daten unserer Kunden – ganz egal, ob als E57-, RCP-, RCS-, XYZ- oder andere Formate.

2. Modellierung der TGA / MEP-Einbauten

Basierend auf den Punktwolken erstellen wir MEP-Modelle in der gewünschten LOD-Stufe (z. B. LOD 200–500). Modelliert werden unter anderem:

  • Lüftungsleitungen
  • Heizungsanlagen
  • Elektroinstallationen & Kabeltrassen
  • Sprinkler- und Brandschutzsysteme
  • Rohrleitungen & Medienversorgung (Gas, Wasser, Druckluft etc.)
  • technische Nebenanlagen & Aggregate
  • Sonderinstallationen im Industriebereich

3. Export in verschiedenen Dateiformaten

Die fertigen Modelle können in unterschiedlichen Projektumgebungen weiterverwendet werden. Typische Dateiformate sind z. B.:

  • DWG (AutoCAD / Revit / BricsCAD)
  • IFC (openBIM, ArchiCAD, Allplan, Navisworks usw.)
  • auf Wunsch auch STEP, RVT, DXF, STL oder als bearbeitbare Punktwolke

Einsatzbereiche unserer MEP-/TGA-Modelle

  • Bestandsdokumentation
  • Planungsgrundlage für Umbauten
  • Sanierung & Revitalisierung
  • Industrie & Anlagenbau
  • Facility Management / CAFM-Systeme
  • Brandschutz- & Sicherheitsplanung
  • Vorbereitung Schemata & LVs für Ausschreibungen
  • Digital Twin & BIM-Integration

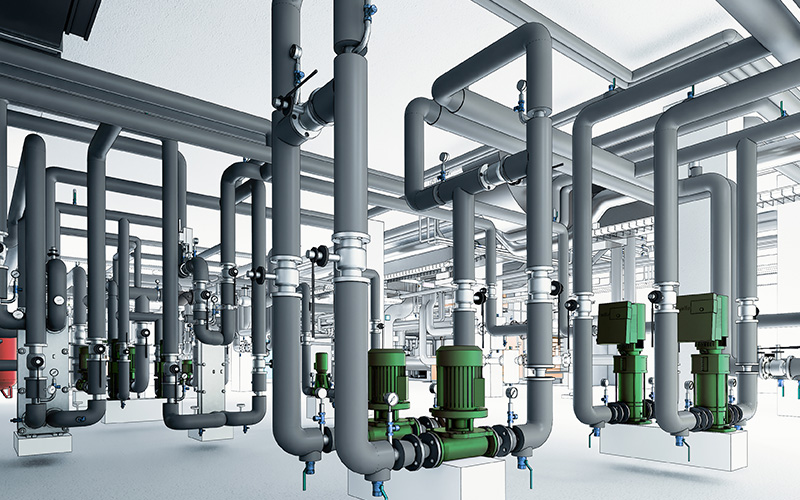

Detailansicht von TGA-Rohrleitungen und Pumpen in einem technischen Gebäudebereich als 3D-Visualisierung

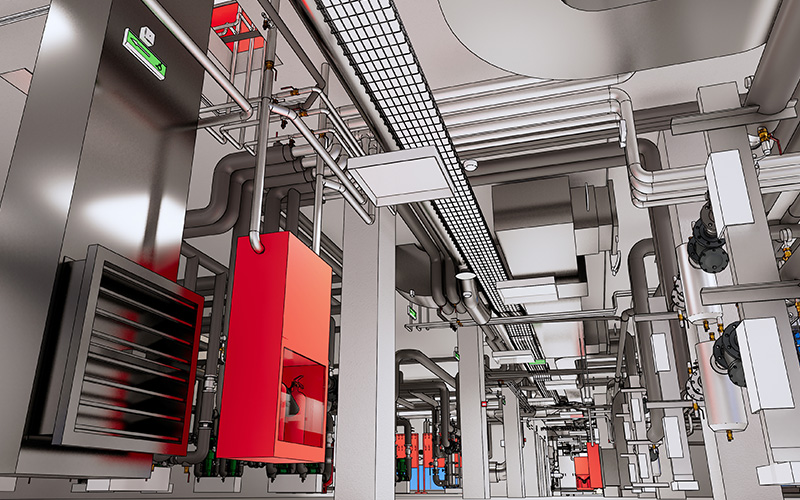

3D-Modell einer Technikzentrale mit TGA-Rohrleitungen, Luftkanälen und roten Brandschutz-Elementen als BIM-Visualisierung

Workflow-Beispiel (typischer Projektablauf)

Unser Leistungsprozess führt Sie vom bestehenden Gebäudezustand zum auswertbaren, digitalen Modell: Auf Basis präziser Bestandsdaten erstellen wir strukturierte MEP-/TGA-Modelle, die sich optimal für Planung, Umbau, Sanierung und Dokumentation eignen. Dabei kombinieren wir moderne Vermessungs- und Modellierungstechnologien mit klar definierten Qualitätsstandards, sodass Sie jederzeit auf verlässliche, konsistente und weiterverarbeitbare Daten zugreifen können.

1. Laserscan vor Ort oder Datenübernahme von Kunden
2. Registrierung & Bereinigung der Punktwolke
3. MEP-/TGA-Modellierung gemäß LOD-Anforderung
4. Qualitätsprüfung (BIM Validation / Clash Detection)
5. Übergabe in DWG, IFC, RVT etc.
6. Optional: Visualisierung, Cloud-Viewer & 3D-Webansicht

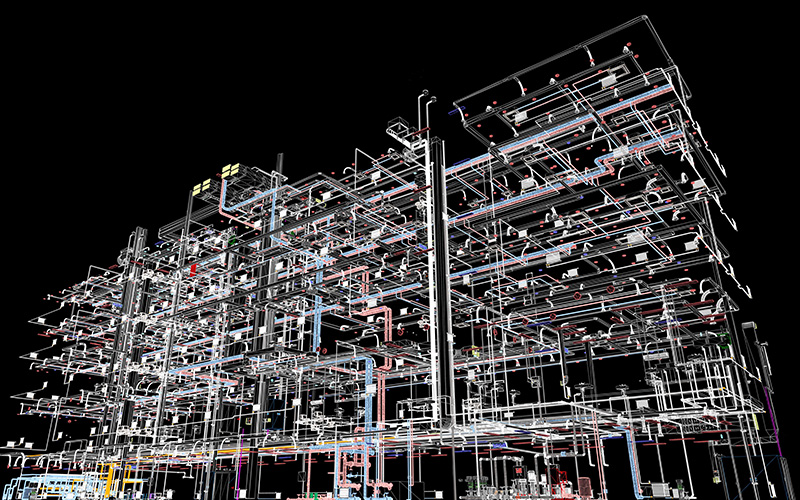

Komplexes MEP-BIM-Modell eines Gebäudes mit vollständigem 3D-Leitungs- und Anlagennetz auf schwarzem Hintergrund

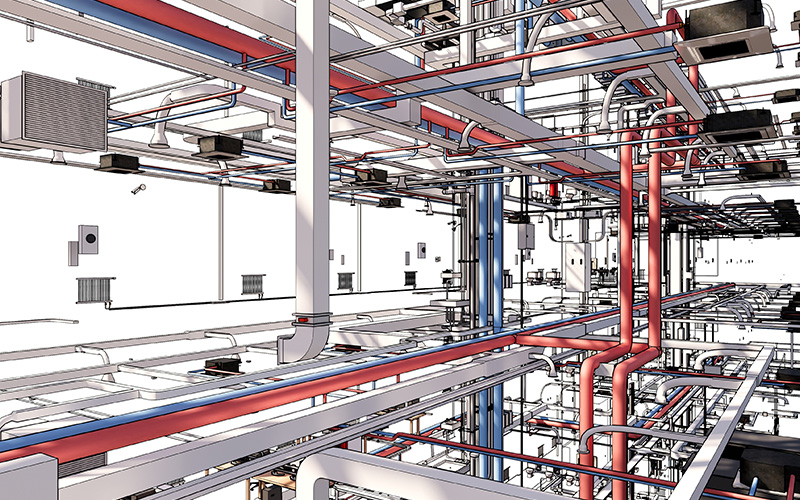

Detailliertes MEP-BIM-Modell mit roter und blauer Rohrleitungsführung für Haustechnik in einem Gebäude

BIM-ready: Einbindung in bestehende Systeme

Unsere MEP-Modelle lassen sich nahtlos in bestehende BIM-Workflows integrieren. Auf Wunsch stellen wir das Modell so bereit, dass es sofort in Revit, ArchiCAD, Allplan, Navisworks, BricsCAD, Rhino oder Tekla weiterverarbeitet werden kann – inklusive Layerstruktur und Metadaten.

MEP 3D-Modell einer Industriehalle als BIM-Modell auf Basis präziser Laserscan-Bestandsaufnahme
